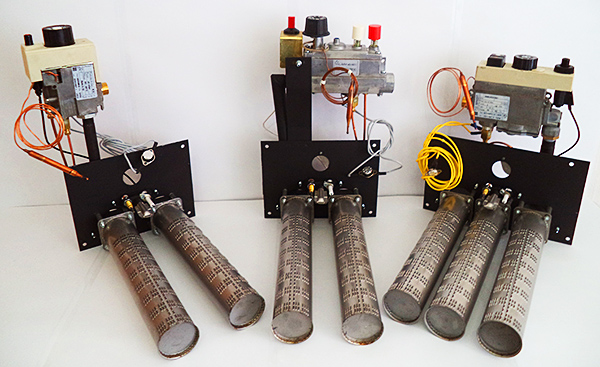

ГГУ с насадкой и запальной горелкой-производство "Теплосервис"
Устройство газогорелочное - это принципиально новое изделие.
В этом устройстве применена новая трубная насадка, изготовленная из коррозионо-стойких материалов, устойчивых к механическому, химическому и термическому воздействию.
Огневые каналы выполнены просечкой, что позволяет получить более полное сгорание газа при высоте пламени 50-70 мм, в зависимости от мощности.
Новая насадка соответствует европейскому и мировому уровню и не имеет необходимости в регулировке подачи первичного воздуха. Подача вторичного воздуха предусматривается конструкцией котла, в котором применяется данная горелка.
Применение новой горелки позволяет уменьшить массу и габаритные размеры котла, при увеличении КПД.
Устройство газогорелочное выпускается с различными автоматиками: "АРБАТ", "TGV307", "TGV310, "EUROSIT, «MINISIT», Все устройства газогорелочные оснащены пьезорозжигом.
Технические характеристики:
| № | Наименование параметра и размера | УГ-9 | УГ-12 | УГ-15 | УГ-19 | УГ-23 | УГ-29 | УГ-35 |
| 1 | Тепловая мощность, кВт | 9±0,45 | 12±0,6 | 15±0,75 | 19±0,95 | 23±1,15 | 29±1,45 | 35±1,75 |
| 2 | Расход газа, м3/ч | 0,98 | 1,3 | 1,6 | 2,1 | 2,6 | 3,1 | 3,9 |
| 3 | Тепловая мощность запальной | 0,4 | ||||||
| горелки, кВт, не более | ||||||||
| 4 | Диапазон регулирования температуры | 40-90 | ||||||
| теплоносителя или стенки печи, °С | ||||||||
| 5 | Точность регулирования температуры | 5 | ||||||
| теплоносителя, °С | ||||||||
| 6 | Присоединительная резьба для | G1/2-B | ||||||
| подачи газа, дюймы | ||||||||

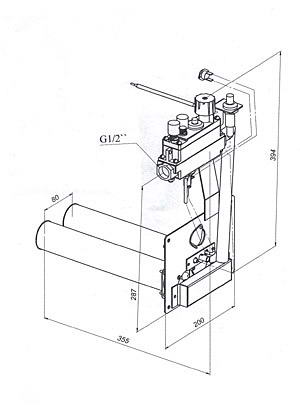

| 7 | Габаритные размеры, мм, | |||||||
| не более | ||||||||
| - длина | 390 | 390 | ||||||
| - ширина | 300 | 360 | ||||||
| - высота (Н) | 400 | 400 | ||||||
| 8 | Габаритные размеры панели мм | 150 на 200 ; 240 на 300 | 250 на 150 | |||||
| 9 | Диаметр насадок мм | 50 | ||||||
| 10 | Длина насадок мм | 203 | 270 | |||||
| 11 | количество насадок, шт | 2 | 3 | |||||
| 12 | Масса, кг, не более | 2,7 | 3,1 | 3,1 | 3,1 | 3,1 | 3,6 | 4,1 |
