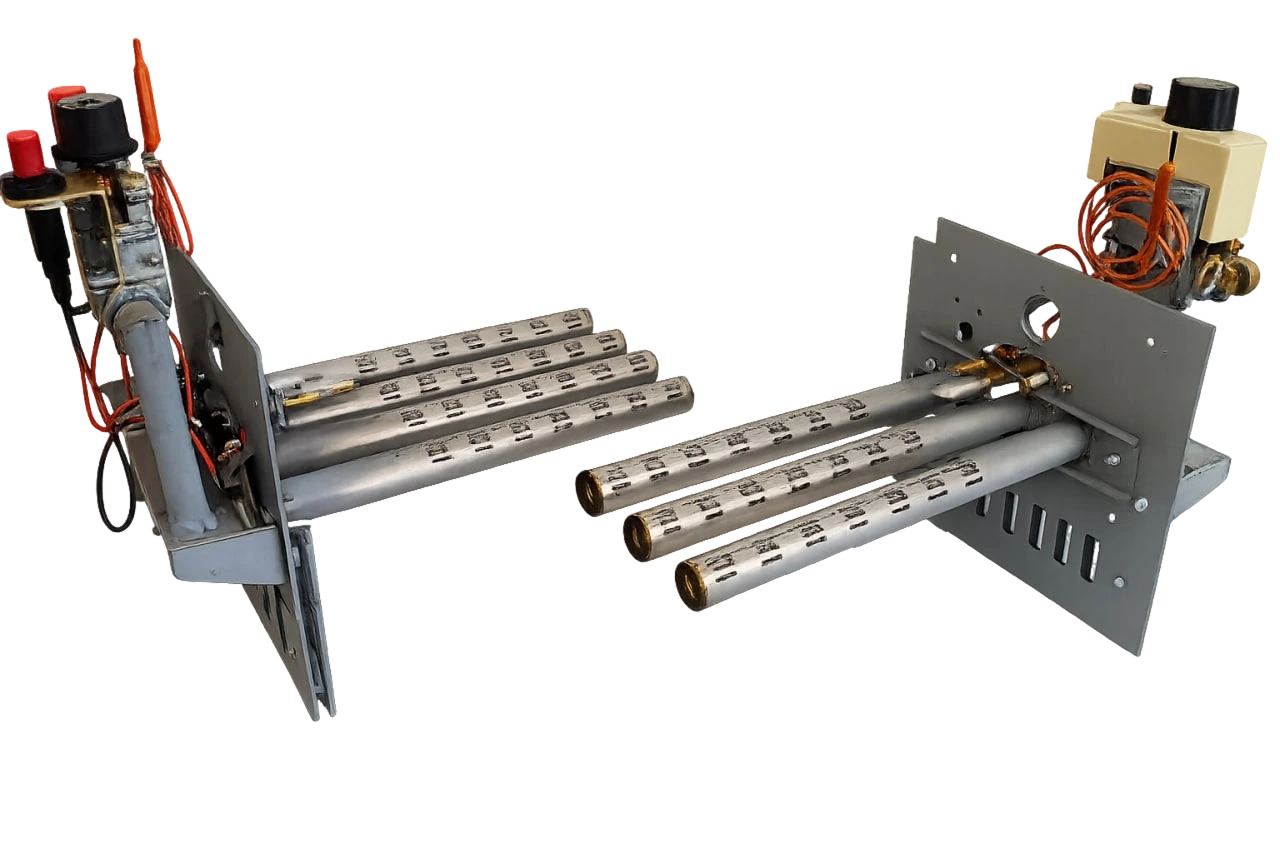

Газогорелочное устройство «Пламя»

Мощность 20 и 29 кВт Котлы и печи Контроль пламени и тяги

Газогорелочное устройство «Пламя» предназначено для сжигания газа в бытовых отопительных котлах, водогрейных и бытовых печах. Может использоваться при газификации жилых домов и переводе ранее установленной отопительной аппаратуры с твёрдого топлива на природный газ. Наличие автоматики регулирования обеспечивает поддержку температуры в помещении в заданных пределах путём автоматического регулирования расхода газа на основную горелку в зависимости от температуры воды в системе отопления или температуры кладки печи. Устройство позволяет автоматически отключать подачу газа при погасании пламени запальной горелки или нарушении тяги в дымоходе, обеспечивая безопасную эксплуатацию.

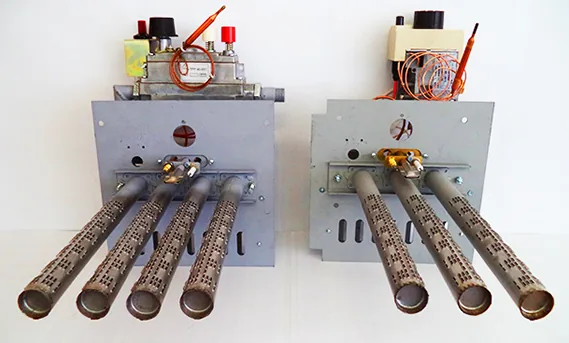

В настоящее время разработаны и внедрены в серийное производство исполнения УГ «Пламя» мощностью 20 и 29 кВт. Газогорелочные устройства «Пламя» выпускаются в различных исполнениях:

— с автоматикой безопасности «Арбат»;

— с автоматикой безопасности EUROSIT (только для моделей мощностью 20 кВт);

— с автоматикой безопасности TGV 307.

Технические характеристики

№ п/п	Наименование параметра и размера	УГ-20	УГ-29
1	Тепловая мощность, кВт	20±2	29±2,9
2	Диаметр газовых сопел коллектора, мм	2	2,2
3	Количество насадок, шт	3	4
4	Расход газа, м³/ч	2,17	3,15
5	Тепловая мощность запальной горелки, кВт не более	1,4
6	Диапазон регулирования температуры теплоносителя или стенки печи, °С	40-90±5
7	Разряжение в топке котла или печи для нормальной работы устройства, Па	от 2 до 25
8	Резьба штуцера подачи газа, дюймы	G1/2-В
9	Габаритные размеры, мм, не более
	- длина (L)	355	348
	- высота (Н)	240	240
	- ширина (В)	390	390
10	Габаритные размеры панели мм	240 на 240
11	Диаметр насадок мм	26
	Длина насадок мм	300
12	количество насадок, шт	3	4
13	Масса, кг, не более	3,1	3,2
