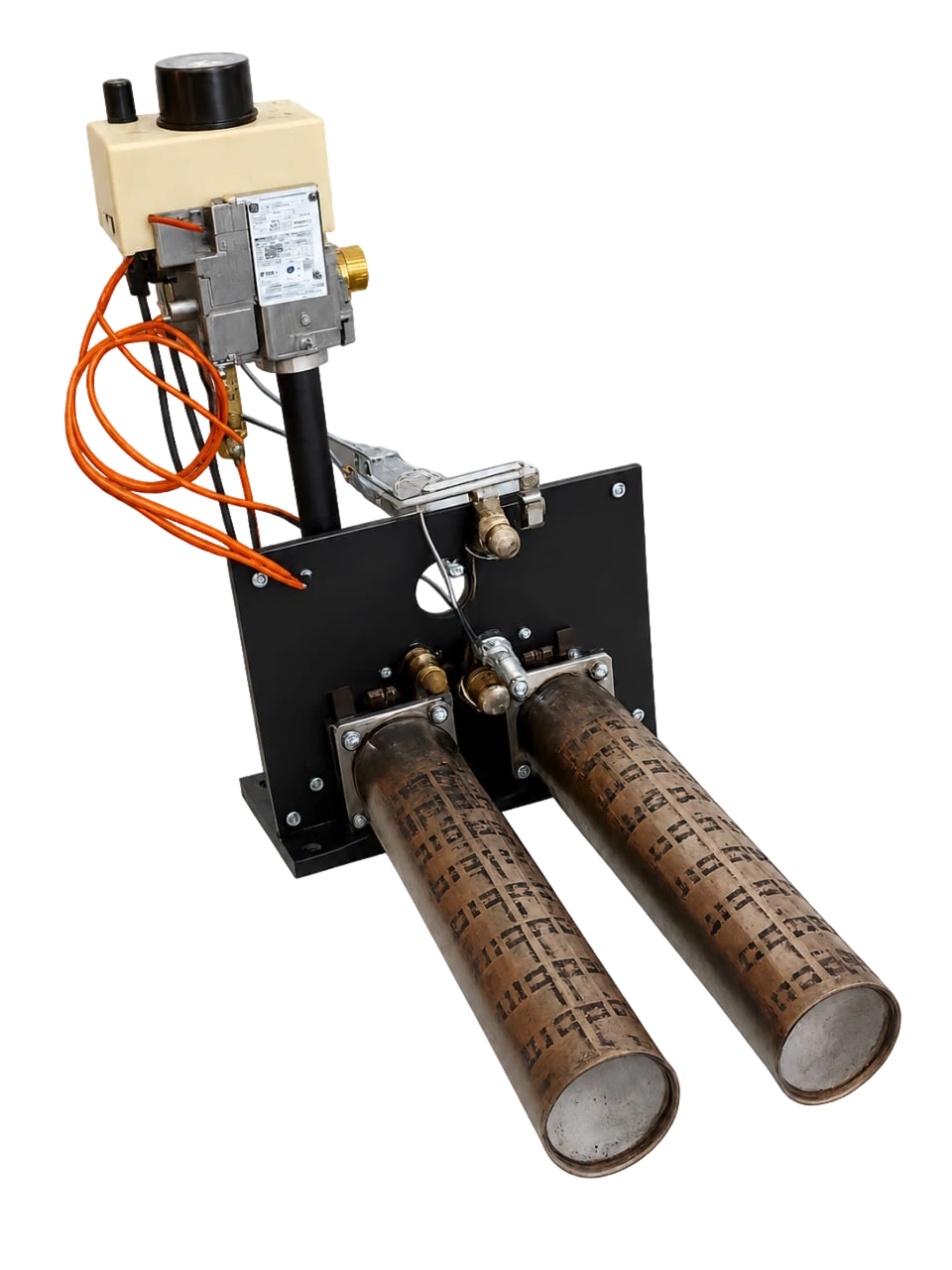

Газогорелочное устройство с насадкой и запальной горелкой — производство «Теплосервис»

Собственная разработка Пьезорозжиг Автоматика на выбор

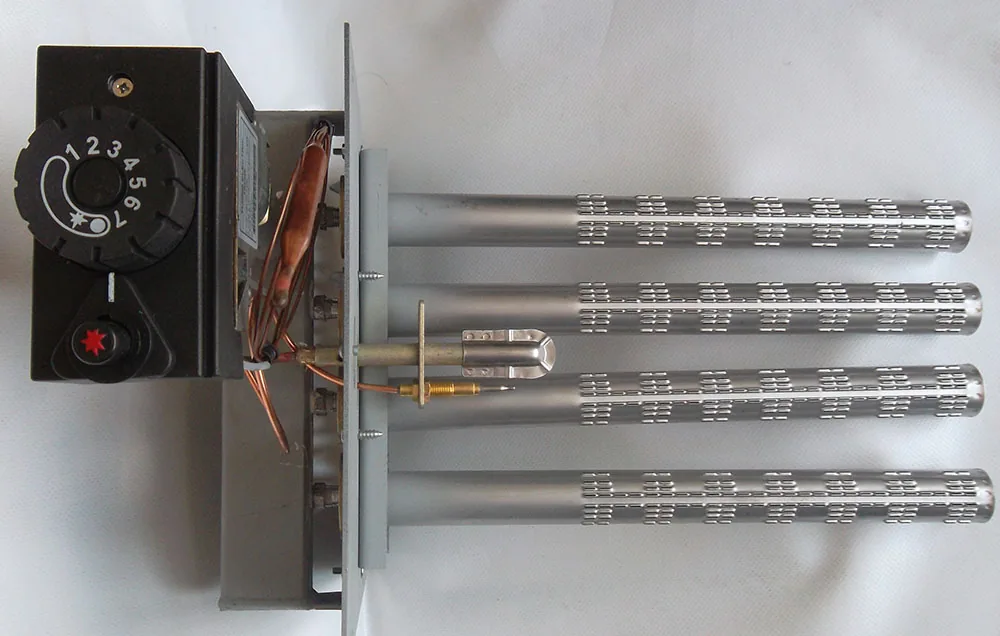

Трубная насадка из коррозионно-стойких материалов с просечными огневыми каналами обеспечивает полное сгорание газа при высоте пламени 50–70 мм и не требует регулировки первичного воздуха. Подача вторичного воздуха предусмотрена конструкцией котла.

Насадка соответствует европейскому уровню; применение горелки уменьшает массу и габариты котла при повышении КПД.

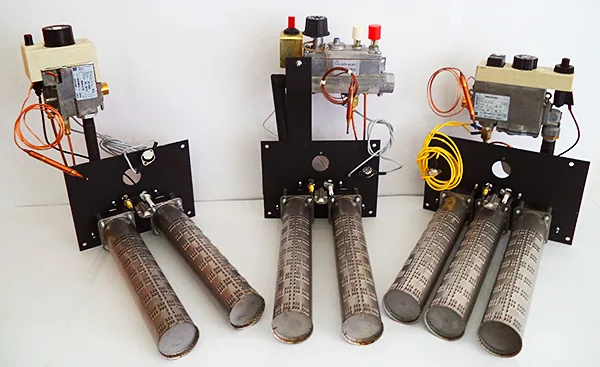

Устройства выпускаются с автоматикой «АРБАТ», «TGV307», «TGV310», «EUROSIT», «MINISIT» и пьезорозжигом.

Технические характеристики

№	Наименование параметра и размера	УГ-9	УГ-12	УГ-15	УГ-19	УГ-23	УГ-29	УГ-35
1	Тепловая мощность, кВт	9±0,45	12±0,6	15±0,75	19±0,95	23±1,15	29±1,45	35±1,75
2	Расход газа, м³/ч	0,98	1,3	1,6	2,1	2,6	3,1	3,9
3	Тепловая мощность запальной горелки, кВт, не более	0,4
4	Диапазон регулирования температуры теплоносителя или стенки печи, °С	40-90
5	Точность регулирования температуры теплоносителя, °С	5
6	Присоединительная резьба для подачи газа, дюймы	G1/2-B
7	Габаритные размеры, мм, не более
	- длина	390					390
	- ширина	300					360
	- высота (Н)	400					400
8	Габаритные размеры панели мм	150 на 200 ; 240 на 300					250 на 150
9	Диаметр насадок мм	50
10	Длина насадок мм	203		270
11	количество насадок, шт	2					3
12	Масса, кг, не более	2,7	3,1	3,1	3,1	3,1	3,6	4,1
